方案详情

Scheme details

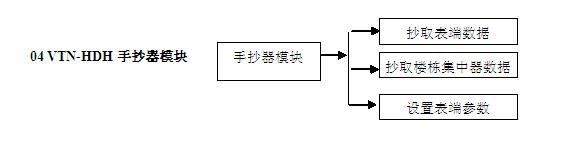

   a. 整个系统由管理中心计算机网络系统、中央集中器、楼栋集中器、无线路由器、无线表计、手持抄表器组成.

       b. 抄表小区现场所有设备安装调试好后，通过后台电脑管理软件建立好小区、楼栋及所有用户表计信息档案后，即可在办公室通过网络抄取各用户表计数据，软件管理系统自动处理相关数据.

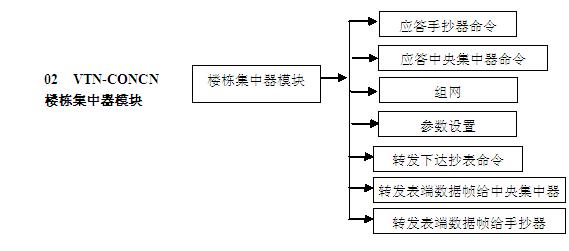

       c. 楼栋集中器随时接收终端表计的定时定量上传的数据，及指定日冻结所有抄表数据，并随时处理中央集中器或手持抄表器给出的操作命令.

       d. 表计与集中器或集中器与集中器间的无线通信出现盲区时可以增加无线路由器，根据实际楼栋结构选择路由器的数量及安装地点.

       图2所示是无线远传抄表采集系统现场集抄示意图.

方案详情

两种网络系统



        VTnet无线网络采用最为稳定可靠的星状网络，根据支持网络规模的大小可以分为一级星状网和两级星状网级联两种拓扑结构。



1) 一级星状网，楼栋集中器到表端的通信集中器模块可以通过路由器模块直接访问表端模块。网络规模：节点数<100。

Scheme details

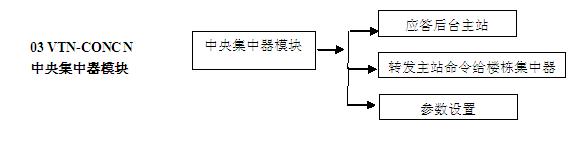

2) 两级网络，支持中央集中器和楼栋集中器的互连

楼栋集中器模块和表端模块组成子网，中央集中器模块在后台控制下和楼栋集中器模块通信，发送命令或接收数据。网络规模：节点数<2000。
