VT-CC1110-433M
VT-CC1110S-433M 基 于 采 用 TI 高性能系统芯片 (SoC)CC1110 , 它 结 合 一 个 高 性 能
315/433/470/868/915MHz射频收发器核心和一颗工业级小巧高效的8051控制器。
315/433/470/868/915MHz射频收发器核心和一颗工业级小巧高效的8051控制器。
-

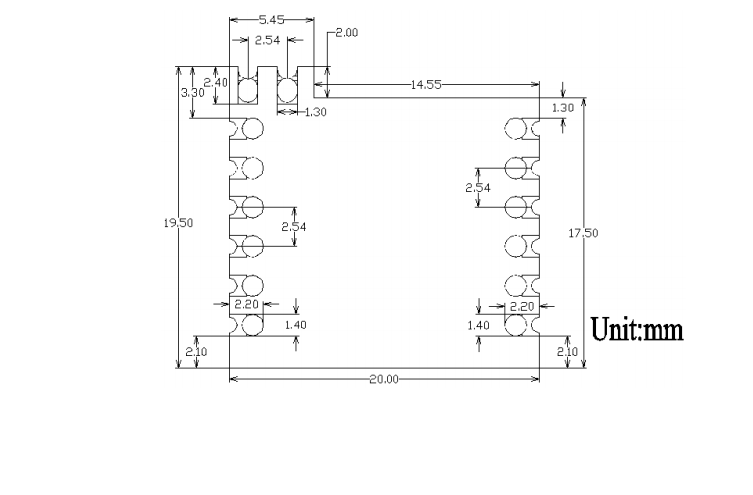

概述VT-CC1110S-433M 基 于 采 用 TI 高性能系统芯片 (SoC)CC1110 , 它 结 合 一 个 高 性 能315/433/470/868/915MHz射频收发器核心和一颗工业级小巧高效的8051控制器。本产品为高度集成的UHF收发器,专为小体积无线应用而设计。我们将提供完整硬件、软件参考方案,缩短产品研发周期,为您节省成本投入。基本特点 高性能和低功耗的8051微控制器核 输出功率大于10dBm,传输距离可达200m以上 433MHz无线收发器,可编程配置于391~464MHz 支持 FSK, GFSK, ASK/OOK 以及MSK调制方式 可编程配置传输数率1.2k - 500 kbps 硬件支持CSMA/CA功能 具有电池监测和温度感测功能 集成了14位模数转换的ADC 带有2个强大的支持几组协议的USART,一个支持TI自定义协议栈的MAC计时器,1个常规的16位计时器和2个8位计时器 集成AES-128安全协处理器应用范围 物流跟踪、仓库巡检、电子标签等 替代232、485进行无线数据通信 工业仪器仪表无线数据采集和控制 AMR(水、电、煤气)三表抄表 建筑物与住宅(智能家居)控制 电子消费类产品无线遥控 无线报警与安全系统 无线传感器网络未指明时测试条件为:Ta=25°C,VCC=3.3V技术参数未指明时测试条件为:Ta=25°C,VCC=3.3V备注:1.模块的通信速率会影响通信距离和接收灵敏度,速率越高,通信距离越近,灵敏度越低。2.模块的供电电压会影响发射功率,在工作电压范围内,电压越低,发射功率越小。3.模块的工作温度变化时,中心频率会改变,只要不超出工作温度范围,不影响应用。4.天线对通信距离有很大的影响,请选用匹配的天线并正确安装。5.模块的安装方式会影响通信距离。接口说明引脚定义工作模式CC1110 的工作模式主要有休眠模式、空闲模式、发射模式和接收模式,休眠模式下功耗可降到最低。从休眠模式下唤醒后,进入空闲模式。除休眠模式外,各模式之间可相互切换,也可配置为自动切换。CC1110的主要工作状态图如下图所示,详细描述请参考 CC1110 芯片规格书。数据传输方式CC1110 硬件支持很多数据包的处理特性,如前导码、同步字、数据白化、CRC 校验、FEC 前向纠错、地址校验等,用户只需要通过 SPI 接口传输相应的命令控制 CC1110,收发数据时只要通过 SPI 直接操作数据缓冲区即可。典型数据包格式如图所示:此外,CC1110 支持固定数据包长度、可变数据包长度和无限长数据包长度的传输方式,不同的数据包长度,其配置和控制方式也不一样,详细情况请参阅 CC1110 芯片规格书。程序设计CC1110 寄存器配置值可用 SmartRF Studio 工具产生,各寄存器的意义请参阅 CC1110 芯片规格书。同时,我们可提供配套的评估套件和相关例程,方便用户开发和评估模块的性能。我们的评估套与 TI SmartRF04 套件的功能相同,可直接连接 SmartRF Studio 以控制 CC1110,也可以用我们自己例程演示 CC1110 模块的通信效果。外形尺寸开发资料:1. CC1110 芯片规格书(CC1110.pdf)2. CC1110 寄存器配置工具(SmartRF Studio 7 v1.4.9.zip)3. CC1110 例程(CC1110 Demo Code.rar)4. 开发板(TI Chipcon Evaluation Board)注意:1. 在购买模块时可向销售人员索要以上开发资料。2. 因资料版本不一,请以我们提供的资料为准。
